Mini Orange Дренажний насос ТМ Aspen Pumps

При необхідності здійснюємо монтаж насосів!

Умови і гарантії на дану позицію!

Дренажні насоси Mini Orange прихованого монтажу призначені для відкачування конденсату з дренажного піддону внутрішніх блоків спліт-систем і фанкойлов.

Кожен насос складається з насосної групи та водозабірних (перший – для підключення до зливного отвору піддону, другий – для установки безпосередньо в піддон). Завдяки цьому насос можна встановити безпосередньо всередині блоку або зовні, окремо від кондиціонера, розміщуючи всередині тільки водозабірний резервуар.

Максимальна висота підйому конденсату при розміщенні насосної групи в межах випарника 8м.



Технічні характеристики:

Напруга живлення	220-240 в, 50Гц, 16Вт
Аварійна сигналізація	Безпотенціальний перекидний, 3 (5)А
Датчик рівня	Напівпровідниковий датчик Холла
Максимальна продуктивність	14 л/год
Рекомендована макс. висота підйому	8 м
Тепловий захист двигуна насоса	Є
Рівень шуму	23 дБ на відстані 1м
Максимальна температура конденсату	40⁰С
Діаметр підвідного патрубка	15мм
Діаметр відвідного патрубка	6 мм
Маса	0,23 кг

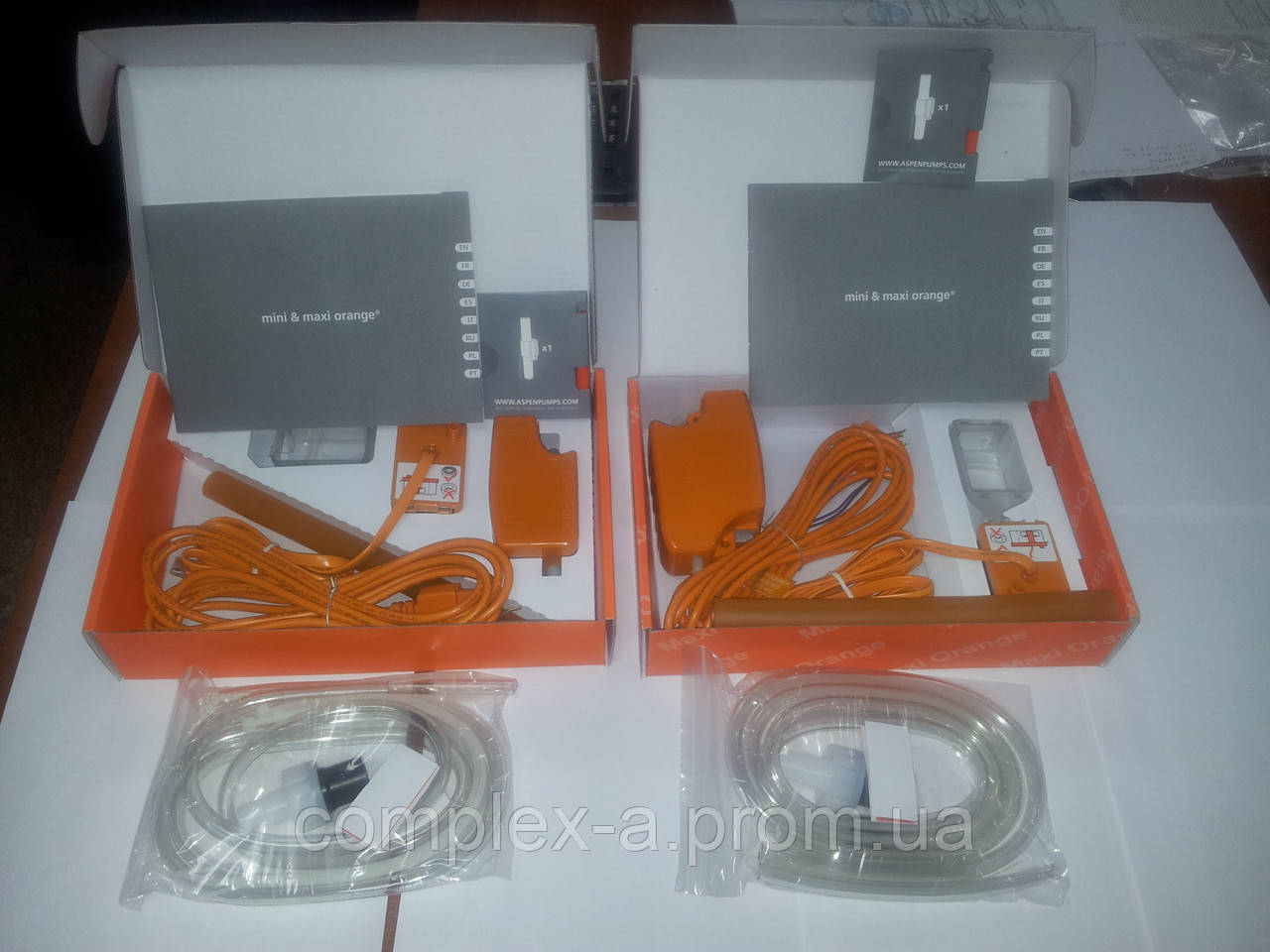

Комплектація



1	Насосна група Mini Orange (58х88х38мм)
2	Водозабірний резервуар в зборі 32х70х40мм (кришка, поплавок з магнітом, фільтр, корпус резервуара )
3	Занурювальний резервуар 32х70х40
4	Вінілова трубка довжиною 15см, нар.Ǿ9мм, внутр. Ǿ6мм
5	Вхідна дренажна трубка довжиною 20см
6	Вінілова трубка довжиною 1.5 мм, нар.Ǿ9мм, внутр. Ǿ6мм
7	Кабель (6 жив)
8	Стяжка 300 ммх3,6мм (4шт)
9	Стяжка 140мм з3,6мм (2шт)
10	Самоклеюча стрічка (2шт)
11	Перехідник для вхідних дренажної трубки нар.Ǿ15мм на Ǿ12мм



Електричне підключення:

1. Жовто-зелений - заземлення
2. Коричневий – фаза
3. Синій – нуль

Безпотенциальные контакти:

1. Сірий – загальний
2. Помаранчевий – нормально розімкнутий
3. Червоний – нормально замкнутий

Кабель живлення насоса ("нуль", "фаза", "земля") підключається паралельно до харчування внутрішнього блоку через запобіжник або автомат захисту 1А. Контакти аварійного датчика рівня рідини підключаються до схеми харчування кондиціонера таким чином, щоб запобігти роботу кондиціонера при підвищеному рівні рідини у дренажному піддоні. Тип контактів – безпотенціальний, перекидний, 230В, 3(5)А.



Внутрішній поплавок бачка діє на трьох різних рівнях:

• 9 мм – вимкнено
• 20 мм – включено
• 25 мм – сигнал аварії

Місце встановлення

1. над фальш-стелею;
2. в пластиковому коробі;
3. усередині корпусу настінного внутрішнього блоку спліт системи.

Вимоги безпеки:

• Дренажні насоси призначені для роботи тільки з водою
• Поплавок резервуара повинен бути спрямований магнітом вниз
• Водозабірний резервуар повинен бути чітко закріплений в горизонтальному положенні
• Не рекомендується застосовувати насоси в середовищах, де є пари масла і частинки грязі
• Рекомендується виконувати чищення насосів навесні і восени, використовуючи при цьому бактерицидні засоби

Не рекомендується використовувати надмірно запилених і брудних приміщеннях. При необхідності використання насоса в таких приміщеннях рекомендовано застосування фільтру для очищення конденсату.
